Nº 26483-MEIC
(Este decreto fue derogado por el artículo 1° del decreto ejecutivo N° 37256 del 9 de julio del 2012)
EL
PRESIDENTE DE LA REPUBLICA
Y
EL MINISTRO DE ECONOMÍA INDUSTRIA Y COMERCIO
En uso de las atribuciones que le confiere el artículo 140 de la Constitución Política en sus incisos 3) y 18) Artículo 28 .2b de la Ley General de Administración Pública, No 6227 de 2 de mayo de 1978, Ley de Normas Industriales, N° 1698 de 26 de noviembre de 1953, Ley del sistema Internacional de Unidades, N° 5292 de 9 de agosto de 1973, Ley de la Promoción de la Competencia y Defensa Efectiva del Consumidor, N°7472 de 20 de diciembre de 1994, Ley de Aprobación Tratado de Libre Comercio Estados Unidos Mexicanos-Costa Rica, N° 7474 de 20 de diciembre de 1994, Ley de Aprobación del Acta Final en que se incorporan los Resultados de la Ronda de Uruguay de Negociaciones Comerciales Multilaterales, N° 7475 de 20 de diciembre de 1994, Ley Orgánica del Ministerio de Economía Industria y Comercio, Ley 6054 de 7 de junio de 1977 y sus reformas.
Considerando
1.-Que
en el país no existen símbolos normalizados para protección contra incendios,
2.-
Que dicha simbología presenta un grado razonable de aceptación internacional,
ya que ha sido el trabajo de especialistas de protección contra incendios,
3.-Que
es función esencial del Estado velar por la seguridad de las personas específicamente
en lo que se refiere a la lucha contra incendios.
Por
tanto
DECRETAN:
Artículo
1º Aprobar el siguiente reglamento técnico
RTCR
289: 1997. Seguridad contra incendio. Símbolos gráficos para su utilización
en los planos de construcción y planes de emergencia
0
INTRODUCCION
Conscientes de la falta de símbolos
normalizados para Protección Contra Incendios y la necesidad de solucionar los
problemas de esta índole, se presenta este reglamento técnico de símbolos gráficos.
Esta simbología presenta un grado razonable
de aceptación internacional, ya que ha sido el trabajo de especialistas de
protección contra incendios.
1
OBJETO Y CAMPO DE APLICACION
El
objeto de este reglamento técnico es
presentar los símbolos gráficos de protección contra incendio, para su
utilización en los planos de construcción planes de emergencia, y en los
procesos de construcción o remodelación obras civiles, edificios; etc.
Los
dibujos y la simbología pertinente se acompaña usualmente con especificaciones
es
2
DEFINICIONES
2.1
símbolo: es una presentación gráfica
de una referencia.
2.2
referencia: es el objeto representado
por un símbolo gráfico. La referencia también puede ser abstracta, tal como;
una condición, concepto, función, relación, hecho o acción.
3
METODOLOGIA
La

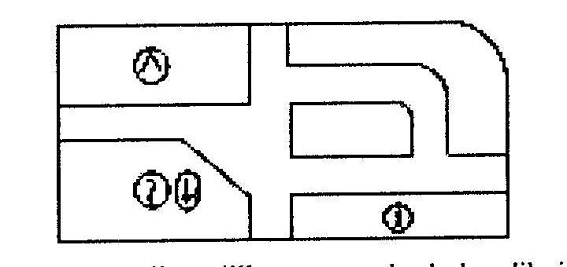

orientación de algunos símbolos no debe cambiarse y en este reglamento técnico
se usa un asterisco para designar esos símbolos. Ver siguiente ejemplo:
Las
líneas en malla, rejilla, entramado de los dibujos no son parte normalizada del
símbolo y se usan para representar la tubería, superficies de montaje o de
alambrado asociados con el símbolo.
Elementos
de uso no frecuente no se incluyen en este documento. Usualmente esos elementos
se des
4
PRESENTACION DE SIMBOLOS
4.1
El énfasis principal de este
reglamento técnico está en la forma fundamental básica de los símbolos que
se muestran. Escala, grueso de las líneas, etc.; son el tema del reglamento técnico
sobre la práctica del dibujo, y buenas prácticas deben emplearse siempre en la
representación gráfica.
4.2
Los símbolos de este reglamento técnico se supone son simples, susceptibles a
técnicas de dibujo gráfico por computador, transferibles usando plantillas, y
limitado a aquellas referencias de uso repetido en los conjuntos de planos.
4.3
La escala de los símbolos es
importante en el sentido de que ellos deben ser usados en los tamaños relativos
en cada grupo de planos.
4.4

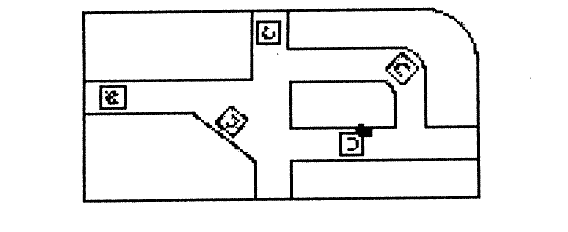

La orientación de los símbolos puede
variarse y colocarse de acuerdo con los muros, tuberías, líneas eléctricas,
etc; a los cuales van unidos. Ver siguiente ejemplo:
|
Capítulo
5. Símbolos para Alarmas y Comunicación de Emergencia |
|||
|
Referenciado
(sinónimo) |
Símbolo |
Aplicación
|
Comentarios
|
|
5-1
Elemento iniciador de señal |
|
|
|
|
5-1.1 Estación
manual (Punto de llamada) |
|
|
General
|
|
5-1.1.1 Caja de alarma manual (Estación
o caja de halar) |
|
|
|
|
5-1.1.2
Estación telefónica (Punto llamada telefónica) |
|
|
|
|
5-1.2 Elemento
automático de detección y supervisión |
|
|
General
|
|
5-1.2.1*
Detector de calor (Detector térmico) |
|
|
Incluye
temperatura fija, porcentaje de compensación y porcentaje de aumento de
temperatura |
|
5-1.2.2*
Detector de humo |
|
|
Incluye
detectores iónicos y fotoeléctricos. |
|
5-1.2.2.1 Detector de humo en ductos |
|
|
|
|
Símbolos
para Alarmas y Comunicación de Emergencia (continuación) |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios |
|
5-1.2.3 Detector de gas |
|
|
|
5-1.2.4* Detector
de llama |
|
Incluye
detectores ultravioletas, infrarrojos y de radiación visible. |
|
5-1.2.5 Detector de flujo |
|
|
|
5-1.2.6* Presostato
|
|
Término
alterno: interruptor de presión aire-agua |
|
5-1.2.7* Detector de nivel |
|
Término
alterno: interruptor de daños |
|
5-1.2.8 Detector de daño |
|
|
|
5-1.2.9
Válvula con detector de daño |
|
|
|
5-2
Elemento de alerta |
|
|
|
5-2.1 Tipo
audible (sonoro) |
|
|
|
5-2.1.1 Parlante/corneta
(corneta eléctrica) |
|
|
|
5-2.1.2 Campana
(Gong) |
|
|
|
5-2.1.3 Alarma
motor de agua (Gong motor de agua) |
|
Lámpara
opcional |
|
Símbolos
para Alarmas y Comunicación de Emergencia (continuación) |
|||
|
Referenciado
(sinónimo) |
Símbolo
|
Aplicación |
Comentarios
|
|
5-2.2
Tipo visual |
|
|
|
|
5-2.2.1 Luz
(lámpara, lámpara indicadora, luz indicad) |
|
|
|
|
5-2.2.2 Aviso
de SALIDA iluminado |
|
|
|
|
5-2.2.3 Signos
de salida iluminados con flecha direccional |
|
|
|
|
5.3
Símbolos iluminados de emergencia |
|
|
|
|
5-3.1 Luz
de emergencia con batería (Una lámpara) |
|
|
|
|
5-3.2 Luz
de emergencia con batería (Dos lámparas) |
|
|
|
|
5-3.3 Luz
de emergencia con batería (Tres lámparas) |
|
|
|
|
5-4
Elementos de control y supervisión |
|
|
|
|
5-4.1 Panel
de control |
|
|
|
|
5-4.2 Retenedor
de puerta |
|
|
|
|
|
|
|
|
|
5-4.3 Barra
antipánico |
|
|
|
|
Capítulo
6. Símbolos, Distribución y Suministro de Agua |
||
|
Referenciado(sinónimo) |
Símbolo
|
Comentarios |
|
6-1
Tubería principal |
|
|
|
6-1.1 Red
pública |
|
Indicar
diámetro tubería |
|
6-1.2
Red privada principal |
|
Indicar
diámetro tubería |
|
6-1.3 Tubería encerrada |
|
Indicar
diámetro tubería |
|
6-1.4 Principal de succión |
|
Indicar
diámetro tubería |
|
6-2
Válvulas (ver sección 4.2) |
|
|
|
6-2.1 Poste
indicador y válvula |
|
Indicar
diámetro válvula |
|
6-2.2
Válvula operada con llave |
|
Indicar
diámetro válvula |
|
6-2.3 Válvula OS e Y (Válvula de vástago
saliente) |
|
Indicar
diámetro válvula |
|
6-2.4 Válvula indicadora de mariposa |
|
Indicar
diámetro válvula |
|
6-2.5 Válvula indicadora (Válvula vástago
no saliente) |
|
Indicar
diámetro válvula |
|
6-2.6 Válvula en caja |
|
Indicar
diámetro válvula |
|
6-2.7 Válvula retención |
|
|
|
Símbolos,
Distribución y Suministro de Agua (continuación) |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios |
|
6-3
Hidrante |
|
|
|
6-3.1 Hidrante
privado (Una manguera) |
|
Indicar
diámetro** |
|
6-3.2
Hidrante público dos salidas manguera |
|
Indicar
diámetro** |
|
6-3.3 Hidrante público dos
salidas manguera y para máquina bombero |
|
Indicar
diámetro** |
|
6-3.4 Hidrante de pared dos salidas
para manguera |
|
Indicar
diámetro** |
|
6-3.5 Caseta hidrante privado dos
salidas manguera |
|
Indicar
diámetro** |
|
6-4
Conexión para Bomberos (Siamesa) |
|
|
|
6-4.1 Conexión
Bomberos dos bocas (Conexión Siamesa) |
|
Especificar;
tipo, diámetro y ángulo. |
|
6-4.2 Conexión Bomberos sobreponer
(Conexión Siamesa) |
|
Especificar
diámetro y de piso o de caja. |
|
6-4.3
Conexión para Bomberos de una sola salida |
|
Especificar;
tipo, rosca, diámetro y ángulo. |
|
6-5
Almacenamiento de agua |
|
|
|
6-5.1 Tanque
elevado horizontal |
|
Indicar
tipo, construcción, tamaño y altura. |
|
6-5.2* Tanque elevado sobre el piso
vertical |
|
Indicar
tipo, construcción, tamaño y altura. |
|
6-5.3*
Tanque presurizado |
|
Indicar
tipo, construcción, tamaño y altura. |
|
6-6
Bloque esfuerzo |
|
|
|
Capítulo
7. Símbolos para Sistemas de Regaderas Automáticas |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios
|
|
7.1
Regaderas |
|
|
|
7-1.1 Regadera
general |
|
1
|
|
7-1.2 Regadera vertical |
|
1
|
|
7-1.3 Regadera pendiente |
|
1,2
|
|
7-1.4 Regadera vertical con manguito
arriba |
|
1
|
|
7-1.5 Regadera pendiente con manguito
abajo |
|
1,2
|
|
7-1.6
Regadera con guarda |
|
1
|
|
7-1.7 Regadera lateral |
|
1
|
|
7-1.8 Regadera exterior |
|
Regadera
abierta (ventana o cornisa). Especifique tipo, orificio y tamaño. |
|
7-1.9 Boquilla aspersora |
|
Especifique
tipo, orificio, tamaño (mostrada en una tubería) |
|
7-2
Tubería, válvulas, elementos de control, soportes (ver capítulo 3) |
|
|
|
7-2.1 Tubería
para regaderas y ramales |
|
Indicar
diámetro |
|
7-2.2 Tallo montante o tubería
vertical |
|
No
confundir con sistema de espuma cuando se muestra en un plano de
regaderas. |
______________________
1 La temperatura de actuación de la
regadera y otras características puede mostrarse con una leyenda cuando se
requieren números limitados de un tipo individual de cabeza.
2 Cuando se empleen cabezas de tipo seco, pendientes puede anotarse en
planos PS.
|
Símbolos
para Sistemas de Regaderas Automáticas (continuación) |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios |
|
7-2.3 Válvulas (General) |
|
Ver
sección 3-2 |
|
7-2.3.1Válvula
de ángulo (Válvula ángulo manguera) |
|
Especificar
tipo, diámetro y otros datos requeridos |
|
7-2.4 Válvulas retención. (General) |
|
Ver
sección 3-2.6 |
|
7-2.5 Válvula retención de alarma |
|
|
|
7-2.6 Válvula
tubería seca |
|
|
|
7-2.7 Válvula
tubería seca con elemento de apertura
rápida, acelerador o desfogue |
|
|
|
7-2.8 Válvula
diluvio |
|
Especifique
diámetro y tipo. |
|
7-2.9 Soporte tubería |
|
El
símbolo es el trazo diagonal en la tubería que soporta. |
|
7-3
Elemento supervisor (Ver
2-1) |
|
|
|
Capítulo
8. Riesgos Especiales - Símbolos para Sistemas de Extinción |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios
|
|
8-1
Sistema a base de agua |
|
|
|
8-1.1 Sistema
húmedo |
|
|
|
a) Actuación
automática |
|
|
|
b) Actuación
manual |
|
|
|
8-1.2 Sistema
seco |
|
|
|
a) Actuación
automática |
|
|
|
b) Actuación
manual |
|
|
|
8-1.3 Sistema
de espuma |
|
|
|
a) Actuación
automática |
|
|
|
b) Actuación
manual |
|
|
|
8-2
Sistema de polvo químico seco |
|
|
|
8-2.1 Para
fuegos en líquidos, gases y electricidad |
|
|
|
a) Actuación
automática |
|
|
|
b) Actuación
manual |
|
|
|
8-2.2 Para
todo tipo de fuego (Excepto en metales) |
|
|
|
a) Actuación
automática |
|
|
|
b) Actuación
manual |
|
|
Riesgos
Especiales – Símbolos para sistemas de extinción (continuación) |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios
|
|
8-3
Sistema que usa un medio gaseoso |
|
|
|
8-3.1
Sistema de gas carbónico |
|
|
|
a) Actuación
automática |
|
|
|
b) Actuación
manual |
|
|
|
8-4
Símbolos suplementarios |
|
|
|
8-4.1 Toda
el área con: regaderas |
|
|
|
8-4.2 Cubrimiento
parcial con regaderas |
|
|
|
8-4.3 Sin
regaderas |
|
|
|
Capítulo
9. Símbolos para Extintores Portátiles |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios
|
|
9-1
Símbolo básico |
|
|
|
9-2
Extintor de agua |
|
|
|
9-3
Extintor de espuma |
|
|
|
|
|
|
|
9-4
Extintores de polvo químico |
|
|
|
9-4.1 Para
fuegos en líquidos, gases y electricidad. |
|
|
|
9-4.2
Para fuegos de todo tipo menos metales. |
|
|
|
9-5
Extintor de CO2 |
|
|
Capítulo
10. Símbolos para Equipos de combate de Incendios |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios |
|
10-1
Equipo combate incendio. Símbolo genérico |
|
Generalmente
para usar con otros símbolos para representar elementos específicos |
|
10-2
Carreta CO2 |
|
|
|
10-3
Carreta Polvo químico |
|
|
|
10-4
Carreta espuma |
|
|
|
10-5
Gabinete mangueras Red seca |
|
|
|
10-6
Gabinete mangueras |
|
|
|
Red
húmeda |
|
|
|
10-7
Monitor red seca |
|
|
|
10-8
Monitor red húmeda |
|
|
|
Capítulo
11. Control de Humos y Presurización |
||
|
Referenciado
(sinónimo) |
Símbolo
|
Comentarios |
|
11-1
Controles |
|
|
|
11-1.1 Panel
de control |
|
|
|
11-1.2 Control
manual |
|
|
|
11-2
Ventiladores |
|
Se
requiere fecha dirección |
|
11-2.1 General |
|
|
Capítulo
11. Control de Humos y Presurización (continuación) |
||
|
11-2.2 Ducto |
|
|
|
11-2.3 De
techo |
|
|
|
11-2.3 De
muro |
|
|
|
11-3
Compuertas |
|
|
|
11-3.1 Fuego
|
|
|
|
11-3.2 Humo
|
|
|
|
11-3.3 Fuego
/ Humo |
|
|
|
11-3.4 Barométrica
|
|
|
|
11-4
Escalera presurizada |
|
Orientada
de acuerdo con la succión o la descarga. |
|
11-5
Abertura ventilación |
|
Orientada
según inyección sea abajo o arriba. |
|
11-6
Barreras al Humo / Fuego |
|
|
|
11-6.1 Barreras
de humo |
|
|
|
11-6.2 Muro
resistente al fuego |
|
|
12 CORRESPONDENCIA
El
presente reglamento técnico es una homologación de la norma “Norma sobre
símbolos en protección contra incendio para dibujos de arquitectura e ingeniería”
NFPA 172.
