ANEXO 2

REQUERIMIENTOS PARA ZANJAS DE INFILTRACIÓN

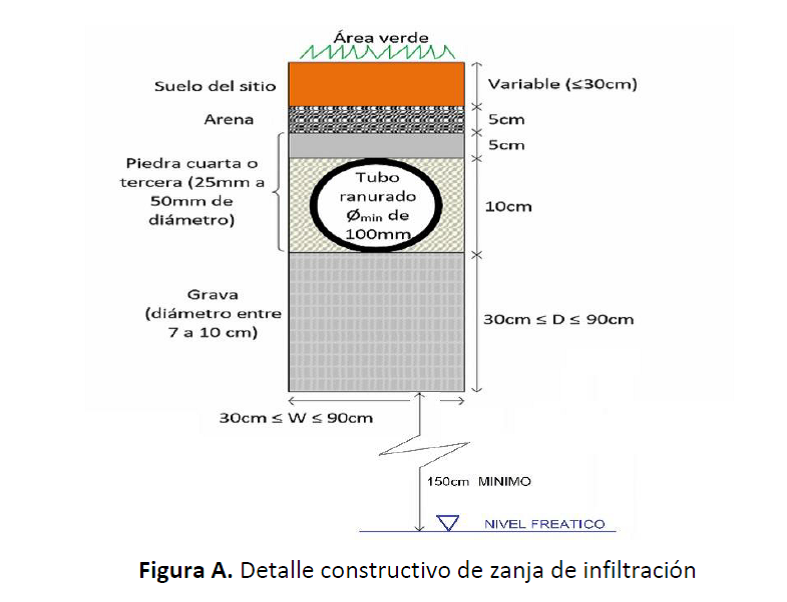

i El ancho W debe tener una longitud entre 0,30 m y 0,90 m (ver Figura A del presente Anexo).

ii La tubería debe ser específica para drenaje, perforada o ranurada, con sello o tapón al finalde cada línea de drenaje y de diámetro mínimo comercial de 100 mm (ver Figura A delpresente Anexo).

iii La tubería debe descansar sobre una capa de grava (de 7 a 10 cm de diámetro), de 30 cm a90 cm de ancho y de 30 cm a 90 cm de altura D (ver Figura A del presente Anexo).

iv La tubería de drenaje debe estar rodeada de piedra cuarta o tercera, cuyo tamaño promediose encuentre entre 2 cm y 5 cm, con una cubierta mínima de 5 cm encima de la corona deltubo más 5 cm adicionales de arena sobre este estrato (ver Figura A del presente Anexo).

v Finalmente, se debe colocar una cubierta de tierra sobre el relleno de arena de una alturamáxima de 30 cm (ver Figura A del presente Anexo).

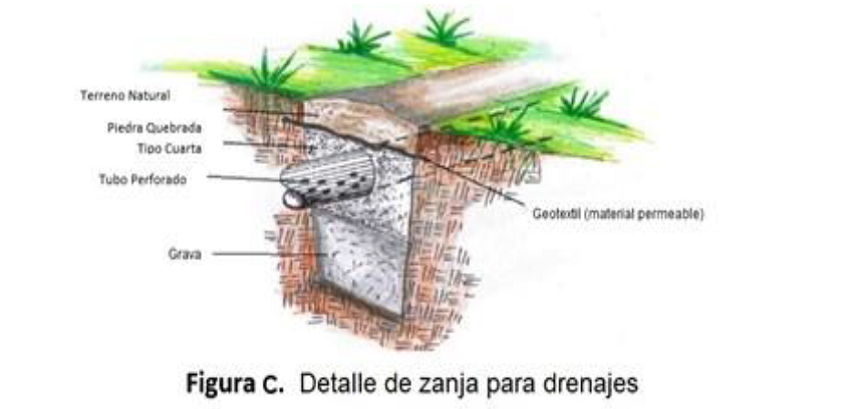

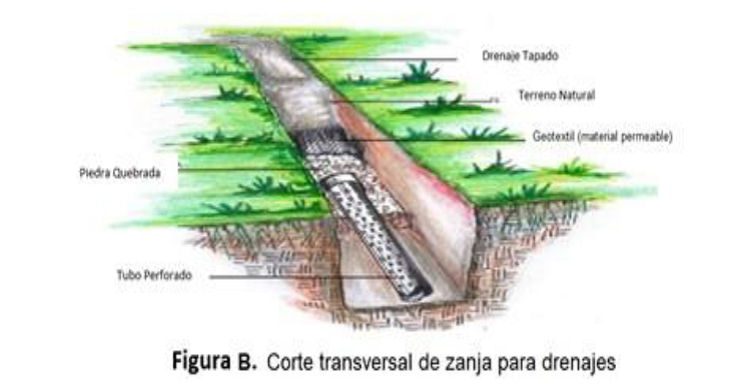

vi La pendiente del fondo de la zanja y la tubería de drenaje debe ser "cero" (no debe existirpendiente). (ver Figuras A, B, C del presente Anexo)

vii La distancia entre la línea centro de las zanjas debe ser mayor al ancho más 1,5 m, con unmínimo de 1,8 m.

viii La longitud máxima de la zanja de infiltración más larga no deberá exceder los 60 m y cada20 m debe contar con una caja de registro.

ix En terrenos planos, donde el desnivel del terreno no exceda el 1% en cualquier dirección, laszanjas se pueden distribuir en serie o en paralelo.

x En terrenos inclinados, cuya pendiente esté entre el 1% y el 30%, la distribución de zanjasdebe hacerse de acuerdo con lo siguiente:

x.1. Las zanjas de infiltración deben seguir aproximadamente los contornos de la superficiedel terreno (paralelo a las curvas de nivel) para que las variaciones en la profundidad de laszanjas sean mínimas.

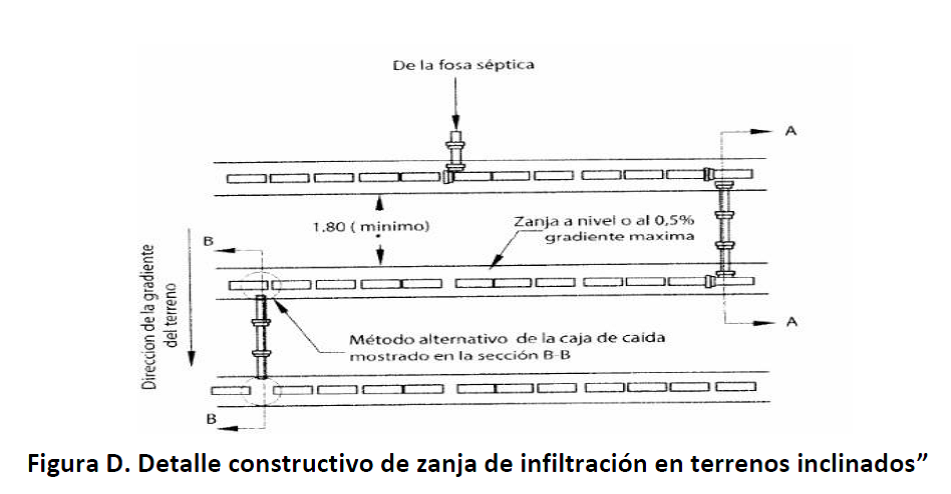

x.2. Las zanjas adyacentes se conectan entre sí mediante conexión Tee o preferiblementemediante cajas de registro con caída (ver Figura D del presente Anexo).

x.3. La separación entre zanjas para terrenos inclinados debe ser como mínimo de 5 m decentro a centro. (ver Figura D del presente Anexo).

xi.No se permite el uso de plásticos u otros materiales impermeables como barrera entre lasdiversas capas que conforman el sistema de drenajes.

(Así reformado por el artículo 1° del decreto ejecutivo N° 44041 del 17 de abril del 2023)
