Anexo 1: Esquema Operativo y mapa de la zona de influencia del sistema
público de abastecimiento poblacional
Esquema Operativo
El esquema operativo debe permitir la visualización gráfica e integral
del acueducto y la configuración de cada sistema, a través de sus componentes
de infraestructura, desde la captación de la(s) fuente(s) superficial(es) o
subterránea(s) hasta la red de distribución; identificando dentro del esquema,
a cada población que será directamente beneficiada con el proyecto.
Si el proyecto propuesto contempla o se vincula con sistemas de
abastecimiento existentes, también deben entregarse los esquemas operativos de
estos sistemas; de forma tal, que se puedan identificar las distintas
interacciones entre todos los sistemas, entre ellos: trasvases de agua, la
dirección del flujo desde las fuentes superficiales o subterráneas hacia los componentes
de almacenamiento y zonas poblacionales de abastecimiento, etc..
Si el proyecto contempla más de un sistema independiente desde la
captación hasta la población beneficiada, se deben entregar el esquema
operativo de cada sistema.
El esquema debe construirse utilizando símbolos gráficos como los que se
detallan en la siguiente figura e incorporarse dicha simbología en el esquema.

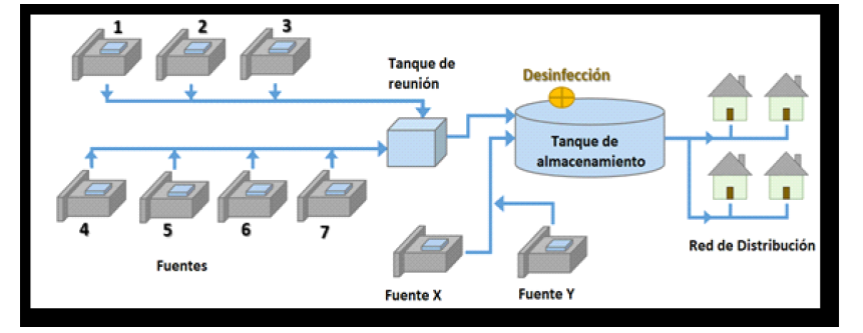

Figura 1.1. Ejemplo
de esquema operativo de un sistema de abastecimiento de agua Potable
Mapa de la zona de influencia
El mapa de la zona de influencia debe entregarse en un archivo de imagen
de al menos 200 dpi. Asimismo, deben entregarse las capas que se utilizaron
para conformar el mapa, las cuales pueden estar en alguno de los siguientes
formatos: SIG, autocad o Google Earth, es decir en archivos tipo “.shp”, “.dxf”
o “.kml”. Tanto el mapa como las capas deben estar referenciados en el sistema
de coordenadas CRTM05, oficial para Costa Rica; el mapa y las capas deben
incluir los siguientes elementos:
a. Punto representativo de la ubicación de cada una de las comunidades
que se beneficiarán directamente con el proyecto propuesto, que actualmente son
abastecidas;
b. Punto representativo de la ubicación de cada una de las comunidades
que se beneficiarán directamente con el proyecto propuesto, que actualmente no
son abastecidas;
c. Punto representativo de la ubicación de cada una de las comunidades
que se ubican dentro del área donde se proyecta la construcción de las obras,
pero que no serán beneficiadas con dicho proyecto;
d. Punto por cada fuente superficial o subterránea, respecto de las
cuales ya le fue otorgado al operador la concesión o el derecho de uso y cuyo
caudal se capta de forma parcial o total, que se ubican dentro de la zona de
influencia del proyecto propuesto. e. Punto por cada fuente superficial o
subterránea, respecto de las cuales ya le fue otorgado al operador la concesión
o el derecho de uso y cuyo caudal no está siendo aprovechado por el operador,
que se ubican dentro de la zona de influencia del proyecto propuesto;
independientemente de si estas fuentes serán o no captadas a partir del
proyecto para el que se solicita el aval técnico.
f. Punto por cada fuente superficial o subterránea, que el operador
propone incorporar al proyecto, cuya captación no se ubicará en inmuebles
Patrimonio Natural del Estado, para las que requiere solicitar la concesión o
el derecho de uso.
g. Punto por cada fuente superficial, que el operador propone incorporar
al proyecto, cuya posible captación se ubicará en inmuebles Patrimonio Natural
el Estado incluidas las Áreas Silvestres Protegidas, para las que requiere
solicitar la concesión o el derecho de uso.
h. Capa de los inmuebles Patrimonio Natural del Estado incluidas las
Áreas Silvestres Protegidas, donde se ubican la(s) fuente(s) superficiale(s)
que se propone captar con el proyecto, tomando de referencia los mapas
actualizados que tiene a disposición el MINAE (Directriz N° 0001-2020 publicada
en el Diario Oficial La Gaceta Digital N° 47 del martes 10 de marzo, 2020).
