Anexo C
C. Disposiciones para
vivienda unifamiliar
C.1 Generalidades
El propósito de este anexo
es establecer los criterios generales obligatorios para la construcción
resistente a los efectos del viento de casas de uno y dos pisos. Se entiende
como casas, las viviendas unifamiliares, independientes estructuralmente y con
un máximo de dos pisos.
Los criterios de este
capítulo se limitan al comportamiento ante los efectos del viento, por lo que
el profesional responsable del diseño debe complementarlos con la
consideración, sobre los elementos estructurales, de los efectos de las cargas
verticales y cualesquiera otras cargas como empujes de suelos.
El profesional responsable
del diseño puede escoger entre dos opciones para el diseño estructural:
Diseño formal. Se analiza y
se diseña la casa como cualquier otra edificación.
Diseño simplificado. Se
utilizan una serie de detalles estándar y guías para el diseño de casas, de
manera que puedan ser utilizados por profesionales especialistas o no en
ingeniería estructural sin necesidad de hacer los cálculos correspondientes.
Para poder utilizar este
anexo (diseño simplificado), la casa debe cumplir con los siguientes requisitos:
a. El área de construcción
total debe ser menor que 200 m2, con una altura de piso a nivel
superior de viga corona de no más que 3.0 m, con una altura de pared hasta tapichel
de no más de 4.2 m y con el número de pisos limitado según la Tabla C- 1.
b. Los cimientos deben
estar apoyados sobre suelo firme, con una capacidad soportante mínima a la
falla de 24 t/m2. En ninguna circunstancia se acepta que existan
estratos compresibles o rellenos mal compactados u otras condiciones de suelo
que requieran cimientos profundos o especiales.
c. Los paños de pared no
deben tener una relación de altura sin soporte lateral a espesor mayor que 25.
d. La longitud mínima total
de paredes de altura completa es 0.40 m por cada metro cuadrado de área de
construcción en cada planta. La longitud mínima, en cada dirección, de paredes
completas es un tercio de la longitud total. La longitud mínima, en cada
dirección, de paredes completas que soportan entrepisos es 0.20 m por cada metro
cuadrado de área de entrepiso.
e. Todas las paredes deben
tener elementos que les provean estabilidad lateral, con una separación máxima
de 6.0 m
f. El entrepiso de las
viviendas de dos pisos debe actuar como un diafragma rígido.
g. Las paredes
estructurales de altura completa bajo el entrepiso deben estar distribuidas con
criterios de simetría de manera que controlen el efecto del movimiento
torsional en planta.
h. No deben existir
accesorios colocados directamente sobre la edificación. Se supone que la
vivienda no posee antenas, chimeneas, parapetos u otros elementos de importancia
apoyados sobre ella.
i. La longitud libre de los
aleros de techo no debe ser mayor que 1.0 m.
j. La pendiente del techo
debe ser menor o igual al 20%.
k. La vivienda no debe
estar ubicada en las cercanías de gargantas o cañones profundos, cimas de
sierras aisladas (cuando se cumplan las condiciones descritas en la sección 3.3.3),
en campo abierto o frente al mar, o sitios similares donde el efecto del viento
pueda ser crítico.
C.2 Alcance
Los detalles mostrados en
este anexo se pueden aplicar únicamente a los sistemas constructivos y a los
límites de altura indicados en la Tabla C- 1.
Para poder usar estos
sistemas en viviendas se deben satisfacer todos los incisos de la sección C.1.
De lo contrario, debe hacerse un diseño estructural conforme a los
requerimientos de los demás capítulos de este documento.
Tabla C- 1: Límites de
altura
|
Sistemas constructivos |
Límite de altura
para poder usar este capítulo. |
|
a) Mampostería de concreto o arcilla. |
2 pisos |
|
b) Concreto reforzado. |
2 pisos |
|
c) Sistema
con base en paneles o baldosas, horizontales o verticales, de concreto prefabricado. Cerchas alineadas con la ubicación de columnas prefabricadas de manera que exista un elemento que permita transferir las
cargas de viento
a la cimentación. |
1 piso |
|
d) Sistemas con base en de planchas delgadas con doble forro
y estructura interna
de acero o madera. |
1 piso |
|
e) Sistemas tipo "emparedado" con base en una malla metálica tridimensional con relleno de poliestireno expandido. Se requiere viga corona
de concreto. |
1 piso |
C.3 Detalles constructivos
A continuación, se
presentan las recomendaciones mínimas para los detalles constructivos de las
casas.
C.3.1. Cimentaciones
Los sistemas de cimentación
para los sistemas constructivos descritos en la Tabla C- 1 deben ser los mismos
que los estipulados en el capítulo de "Vivienda Unifamiliar" del Código Sísmico
de Costa Rica, en su última edición.
C.3.2. Paredes
Los sistemas de paredes
para los sistemas constructivos descritos en la Tabla C- 1 deben ser los mismos
que los estipulados en el capítulo de "Vivienda unifamiliar" del Código Sísmico
de Costa Rica en su última edición.
Para el sistema con base en
planchas delgadas con doble forro y estructura interna de acero o madera, se
debe colocar un panel de cortante en los extremos de todos los muros perimetrales
de la vivienda (ver Figura C- 1 a Figura C- 4).
C.3.3 Estabilidad lateral
de las paredes
La estabilidad lateral de
las paredes para los sistemas constructivos descritos en la Tabla C-1 debe ser
garantizada utilizando los mismos criterios de estructuración y las recomendaciones
para las vigas coronas estipulados en el capítulo de "Vivienda unifamiliar" del
Código Sísmico de Costa Rica en su última edición.
Para el sistema con base en
planchas delgadas con doble forro y estructura interna de acero o madera, se
debe colocar una riostra en diagonal en las esquinas extremas de todos los
muros perimetrales de la vivienda.
C.3.4 Fijación de
estructura de techo a paredes.
Los detalles mínimos
recomendados para los sistemas constructivos descritos en la Tabla C-1 se
presentan en las Figura C- 5 a Figura C- 14

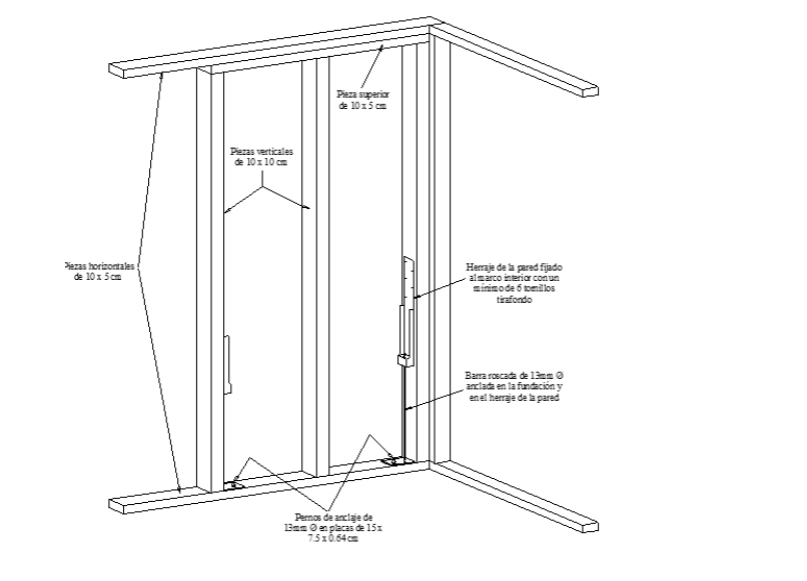

Figura C- 1: Detalle de las
paredes con base en planchas delgadas con doble forro
y estructura interna de madera

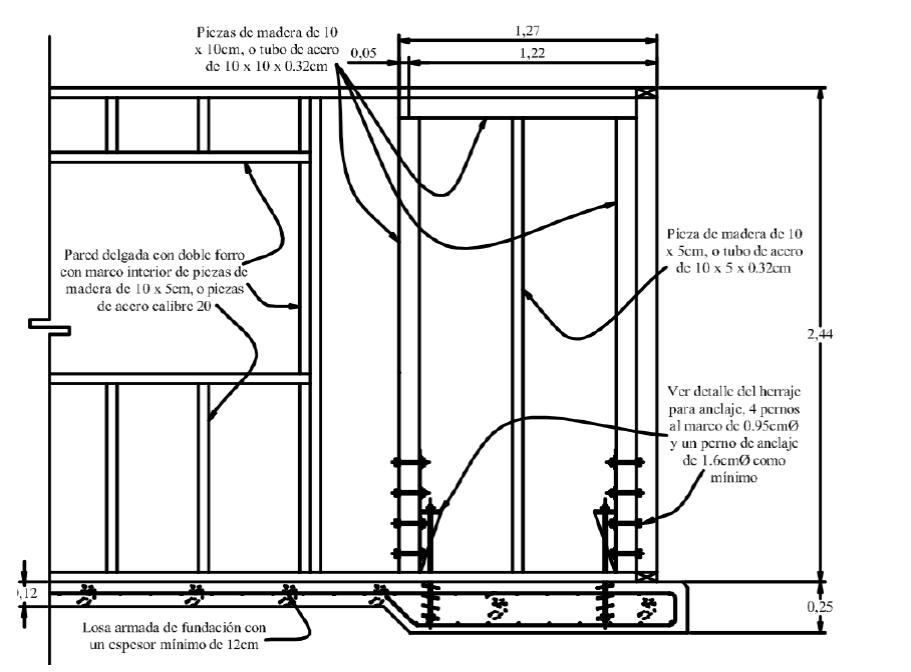

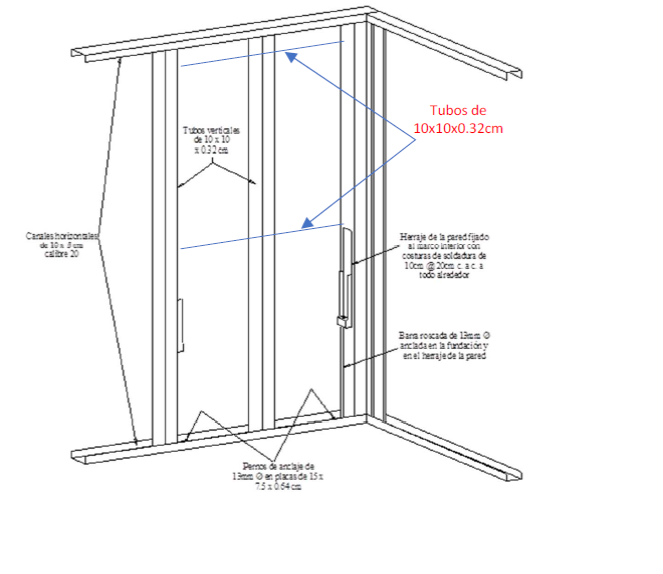

Figura C- 2: Detalle de las
paredes a base de planchas delgadas con doble forro y estructura
interna de acero laminado
en frío

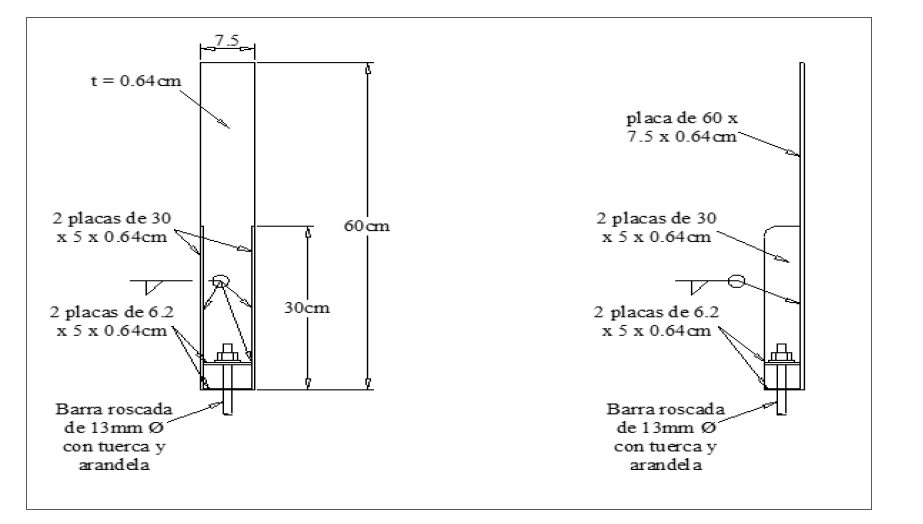

Figura C- 3: Detalle del
herraje de pared

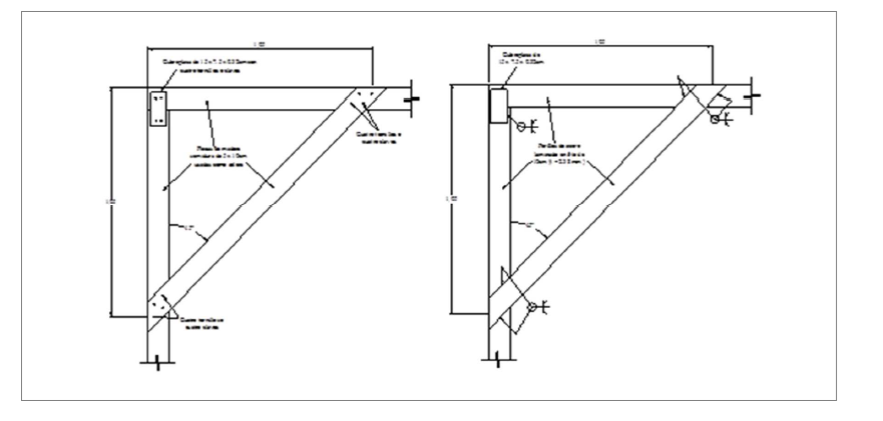

Figura C- 4: Riostras en
diagonal en las esquinas extremas de todos los muros perimetrales

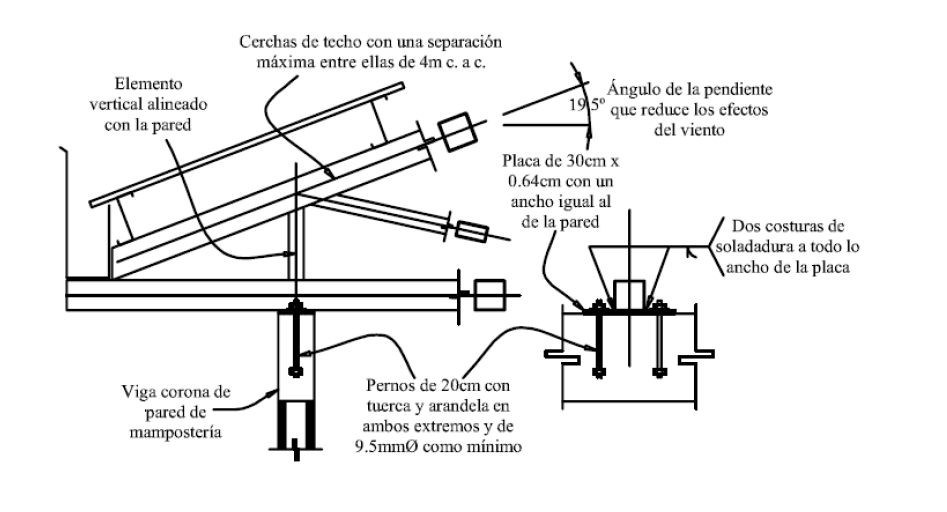

Figura C- 5: Detalle de
apoyo de cercha en pared de mampostería

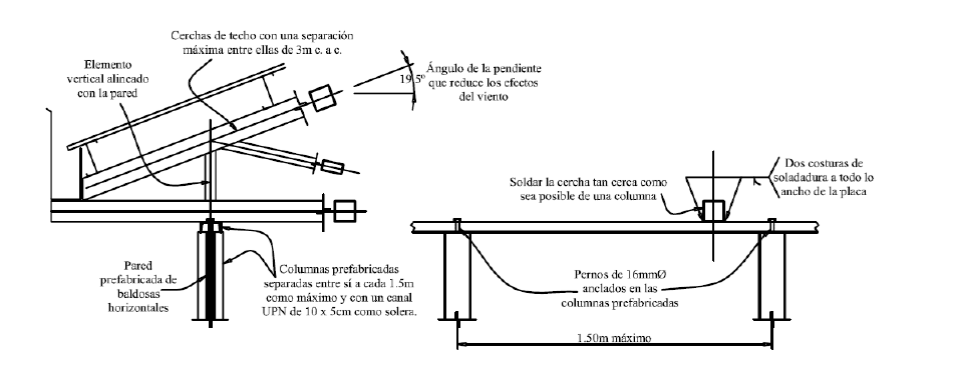

Figura C- 6: Detalle de
apoyo de cercha en pared prefabricada de baldosas horizontales dos
costuras de soldadura

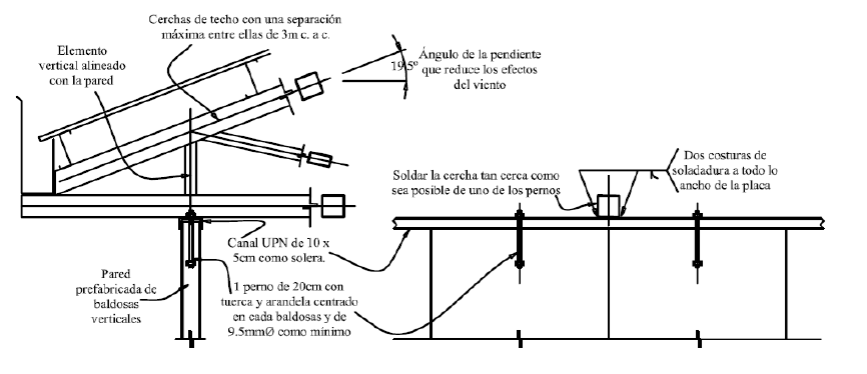

Figura C- 7: Detalle de
apoyo de cercha en pared prefabricada de baldosas verticales

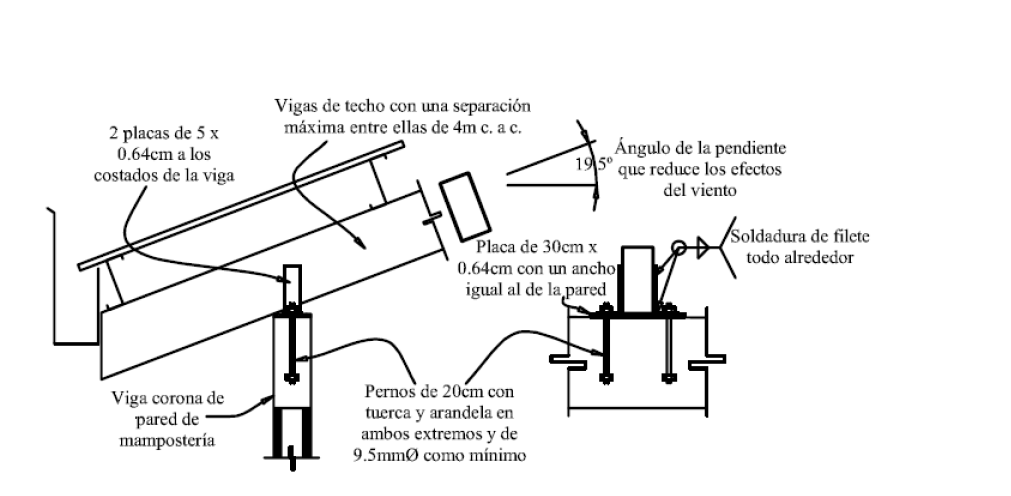

Figura C- 8: Detalle de
apoyo de viga de techo en pared de mampostería

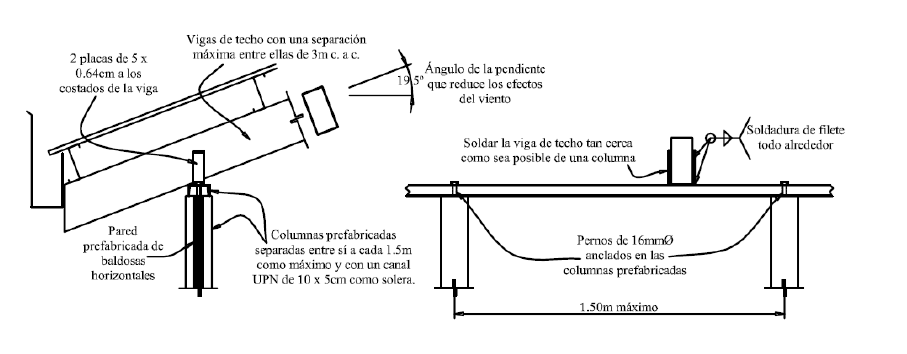

Figura C- 9: Detalle de
apoyo de viga de techo en pared prefabricada de baldosas
Horizontales

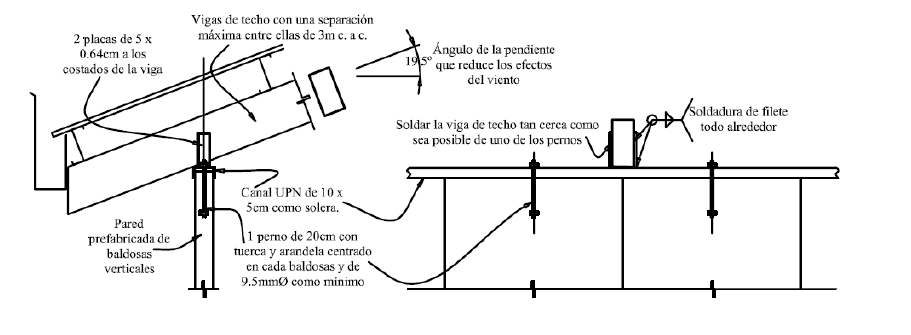

Figura C- 10: Detalle de
apoyo de viga de techo en pared prefabricada de baldosas
Verticales

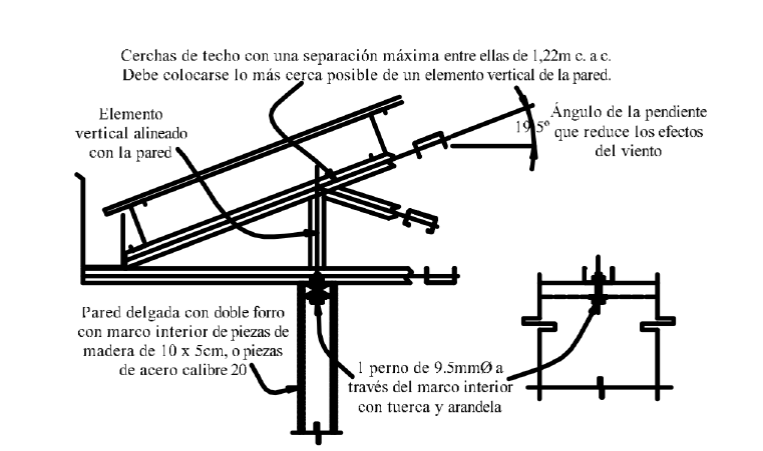

Figura C- 11: Detalle de
apoyo de cercha en pared delgada a doble forro

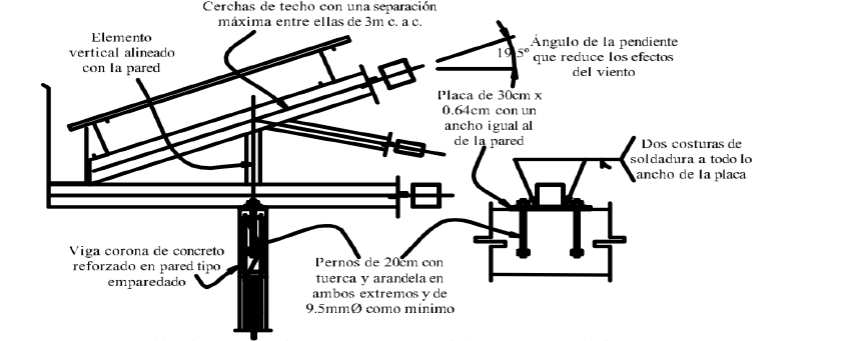

Figura C- 12: Detalle de
apoyo de cercha en pared tipo emparedado

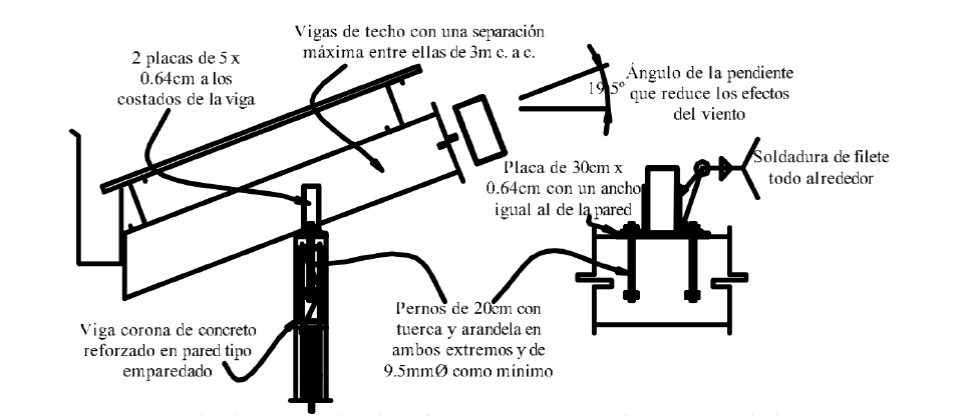

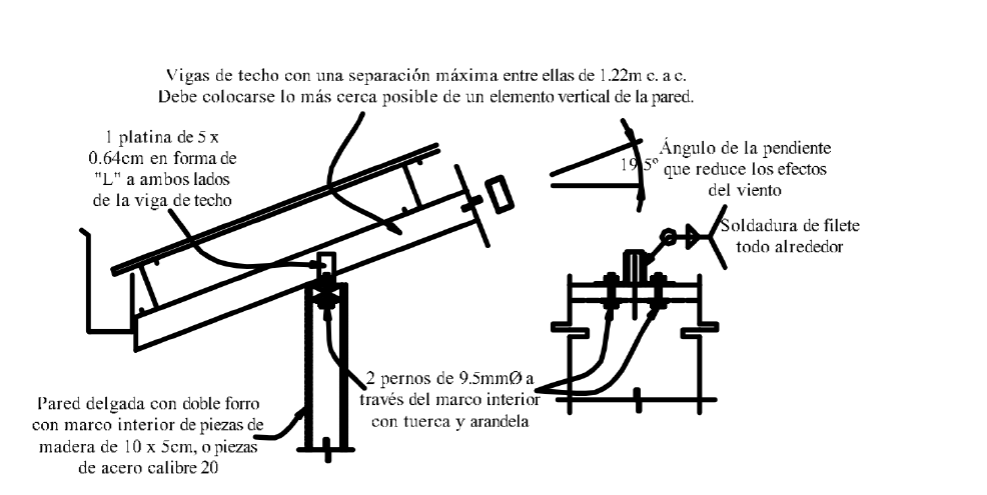

Figura C- 13: Detalle de
apoyo de viga de techo en pared delgada a doble forro
Figura C- 14: : Detalle de
apoyo de viga de techo en pared tipo emparedado

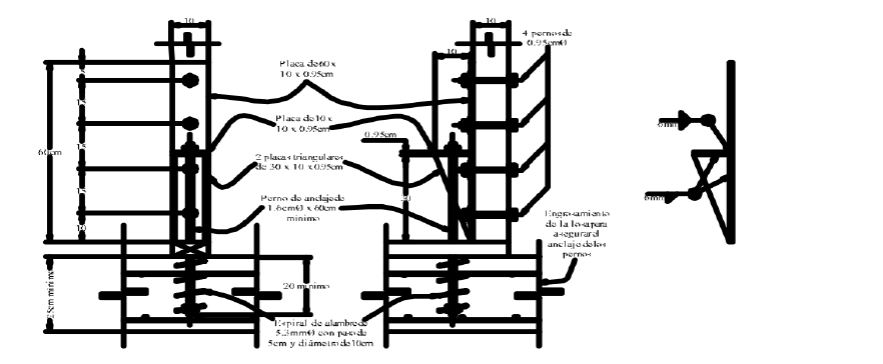

Figura C- 15: Detalle de
reforzamiento para las esquinas de vivienda construidas con
paredes delgadas a doble
forro
Figura C- 16: Detalle del
herraje de anclaje

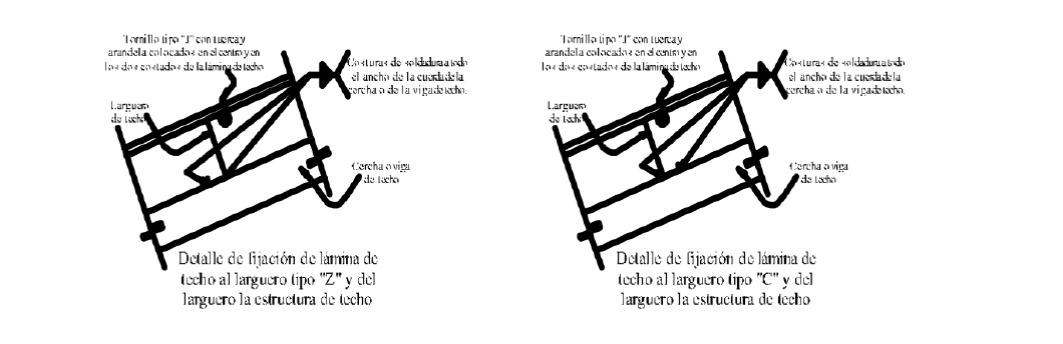

Figura C- 17: Detalle de
fijación de lámina de techo al larguero
